ДАТЧИК УГЛА ПОВОРОТА ДУП-360-1

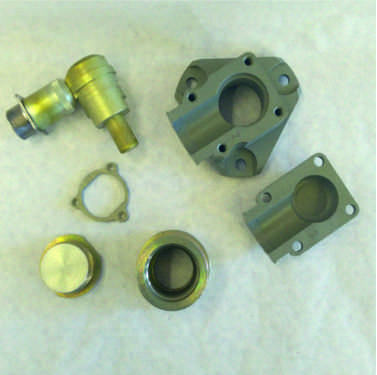

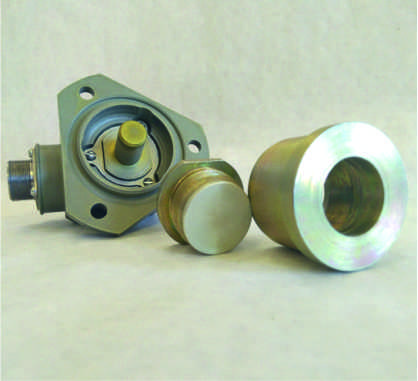

Датчик угла поворота ДУП-360-1

Назначение

Датчик состоит из преобразователя системы магнитной и служит для определения угла поворота рычага подвески изделия и преобразования его в цифровой форматированный сигнал.

Область применения

Датчик должен быть интегрирован в подвеску изделия и работать в составе управления и диагностики гидропневматической системы.

Особенности конструкции

1. Радикальный и осевой установочные размеры от магнитной системы до преобразователя 1,4(+0,8/-0,8) мм и 7,7(+6,3/- 6,8) мм в пределах их полей допусков.

2. Внутренняя компенсация и температурного дрейфа и коэффициента преобразования.

Технические характеристики
Диапазон преобразования угла поворота, град+ 180
Погрешность преобразования угла поворота, град., не более± 1,0
Разрешение, град± 0,1
Напряжение питания, В12 ...30
Ток потребления, мА, не более40
Диапазон рабочих температур, °С-50...+70
Масса датчика, г300
Интерфейс обменаRS-485
