ОАО МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ

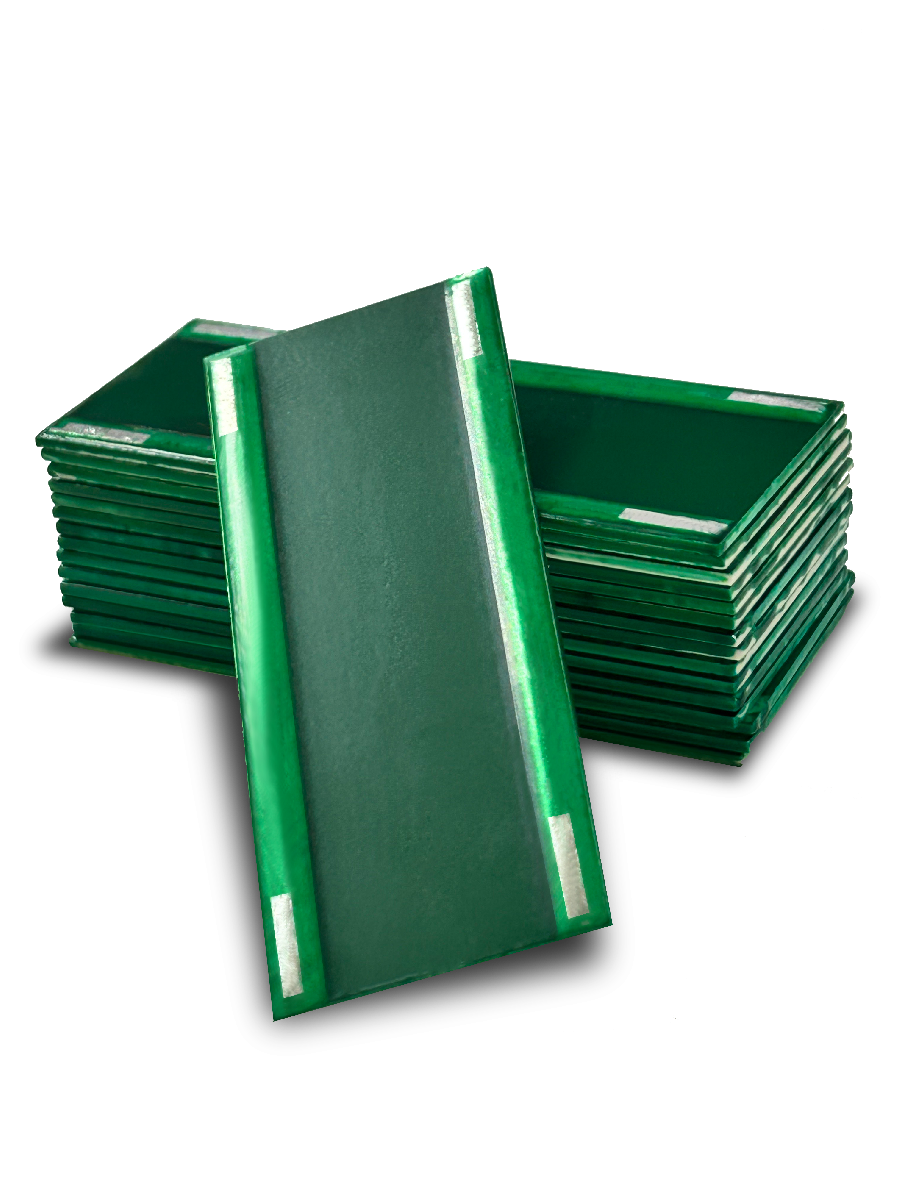

Нагревательный элемент ЭН-60
НАЗНАЧЕНИЕ
Нагревательные элементы ЭН предназначен для подогрева составных частей радиоэлектронной аппаратуры, жидкокристаллических дисплеев и механизмов различного оборудования в сложных климатических условиях в условиях низких температур.
Благодаря особой технологии нанесения нагреваемого материала на керамическую основу, нагревательные элементы ЭН гарантируют стабильный подогрев приборов, обеспечивая поддержку постоянной температуры в течение длительного периода работы.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Преобразование электрической энергии в тепловую энергию.
На основание элемента нанесен ниобий-никелевый слой, обеспечивающий сопротивление элемента. Ламели для распайки расположены по длинным сторонам элемента.
На ниобий-никелевый слой нанесена защитная маска, которая обеспечивает:
-
стойкость элемента к внешним воздействующим факторам надежно защищает их от коррозии
- сохраняет их внешний вид при эксплуатации, хранении и транспортировании
Элементы обеспечивают повторно-кратковременный или длительный рабочий режим.
Это плоские нагревательные элементы.
ПРЕИМУЩЕСТВА
Ключевым преимуществом элементов является повышенная надежность, что обеспечивает длительный срок эксплуатации в экстремальной среде – более 10 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Сопротивление элемента при 20 ºС: 60 Ом 120 Ом
|
60+9, 60-9 Ом 120+18, 120-12 Ом
|
|
Сопротивление изоляции при напряжении питания U пит=100В |
не менее 50 Мом
|
|
Сопротивление ламели |
не более 0,2 Ом |
|
Максимальное рабочее напряжение |
не более 36 В |
|
Прочность изоляции при частоте f= 50 Гц |
не менее 500 В |
|
Гарантийный срок эксплуатации |
24 месяца |
|
Срок службы |
не менее 12 лет |
Отличительной особенностью нагревательных элементов является длительная удельная мощность рассеивания нагреваемого материала, которая составляет не менее 120 Вт/см2, что превышает длительную удельную мощность аналогичных нагревательных элементов, изготовленных по толстопленочной технологии.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Длина |
59-61 мм |
|
Ширина |
23-25 мм |
|
Толщина |
1,15-1,30 мм |
СТОЙКОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ
|
Синусоидальная вибрация |
Диапазон частот 1-100 Гц Амплитуда ускорения, 50 (5) Вт/см2 (g) |
|
Механический удар одиночного действия |
Пиковое ударное ускорение, 1000 (100) Вт/см2 (g) |
|
Механический удар многократного действия |
Пиковое ударное ускорение, 150 (15) Вт/см2 (g) при длительности удара от 2 до 15 мс |
По желанию Заказчика возможны изготовление и поставка элементов нагревательных со следующими параметрами:
-
сопротивление элемента от 25 Ом до 120 Ом на шлифованных подложках; от 20 Ом до 250 Ом на полированных подложках;
-
габаритные размеры элементов - 48 х 60 мм или 24 х 60 мм.
Дополнительную информацию о работе нагревательного элемента ЭН-60 читайте и смотрите в нашем блоге на Дзен.
